Глубиннонасосные установки

ГЛУБИННОНАСОСНЫЕ УСТАНОВКИ артезианские (а. artesian deeppumping plants; н. artesische Tiefpumpenanlagen; ф. installations de pompage artesiennes; и. instalacion de bombas de fondo artesianas) — служат для извлечения подземных вод из скважин. Применяются при температуре воды до 35°С, минерализации до 2000 мг/л, содержании механических примесей 1000 мг/л или 5000 мг/л (для различных типов установок).

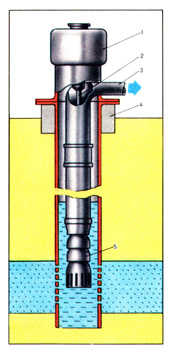

Глубиннонасосные установки состоят (рис.) из насоса, водоподъёмного трубопровода с трансмиссионным валом (трансмиссия), опорного колена и привода (от вертикально расположенного электродвигателя с пятой или дизеля с коническим редуктором и карданным валом). Различают насосы одно- или многоступенчатые. Трансмиссия соединяет опущенный в скважину насос с опорной частью агрегата и передаёт валу насоса крутящий момент от электродвигателя, установленного над устьем скважины; составляется из отдельных секций, число которых зависит от глубины погружения насоса в скважину. Вертикальность и прямолинейность линии трансмиссионных валов — одно из основных требований эксплуатации установки.

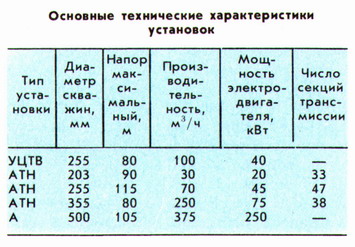

В СССР выпускаются установки: УЦТВ, ATH и А (табл.).

Для подъёма воды из глубоких скважин используют погружные центробежные электронасосы (см. электроцентробежная насосная установка). Скважинная часть установки включает многоступенчатый центробежный насос и соединённый с ним электродвигатель, которые спускаются в скважины на насосно-компрессорных трубах, наземная часть — станцию управления и трансформатор. Энергия к электродвигателю подаётся с поверхности.
